1. နိဒါန်း
This manual provides detailed instructions for the proper installation, operation, and maintenance of the Gerber GH-301 Rough-In Valve. Please read this manual thoroughly before beginning installation to ensure safe and correct usage. Retain this manual for future reference.
2. ကုန်ပစ္စည်းကျော်view
The Gerber GH-301 is a durable brass rough-in valve designed for plumbing applications. It features sweat-type inlet and outlet connections, providing a secure and reliable interface within your plumbing system. This valve is intended to be installed behind the finished wall and serves as the foundational component for a complete shower or bath fixture, controlling water flow and temperature when paired with a compatible trim kit (sold separately).

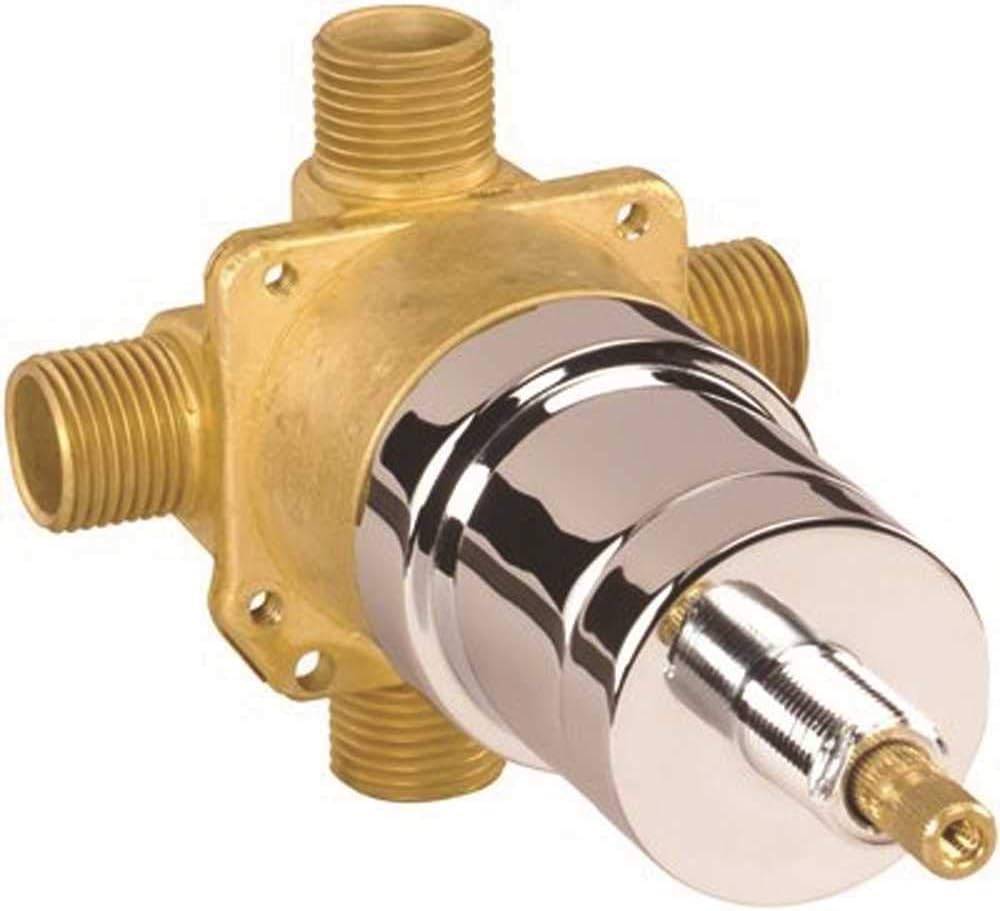

ပုံ 1- ရှေ့ view of the Gerber GH-301 Rough-In Valve, showcasing its brass body and chrome-plated control mechanism.
ပုံ 2- စောင်း view of the Gerber GH-301 Rough-In Valve, highlighting the various connection points for water lines.
3. ဘေးကင်းရေးအချက်အလက်
သတိပေးချက်-
- ရေပိုက်တပ်ဆင်ခြင်း သို့မဟုတ် ပြုပြင်ခြင်းမပြုလုပ်မီ အဓိကရေပေးဝေမှုကို အမြဲပိတ်ထားပါ။
- တပ်ဆင်နေစဉ်အတွင်း လုံခြုံရေးမျက်မှန်နှင့် လက်အိတ်များကဲ့သို့သော သင့်လျော်သော ကိုယ်ရေးကိုယ်တာအကာအကွယ်ပစ္စည်းများ (PPE) ဝတ်ဆင်ပါ။
- တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်၏ အစိတ်အပိုင်းတစ်ခုခုအကြောင်း မသေချာပါက၊ အရည်အချင်းပြည့်မီသော ရေပိုက်သမားနှင့် တိုင်ပင်ပါ။
- ယိုစိမ့်မှုများမှ ကာကွယ်ရန် ချိတ်ဆက်မှုအားလုံးကို ကောင်းစွာ လုံအောင်ပိတ်ထားကြောင်း သေချာပါစေ။
- Comply with all local plumbing codes and regulations.
4. တပ်ဆင်ခြင်း (Setup)
4.1 Tools and Materials Required (Not Included):
- ပိုက်ရှုး
- Soldering torch and solder
- စီးဆင်းမှု
- Emery cloth or wire brush
- ချိန်ညှိနိုင်သော လက်ကိုင်တုတ်
- တိပ်ဖြင့်တိုင်းတာခြင်း။
- အဆင့်
- Mounting hardware (screws, anchors, if not provided with trim kit)
4.2 ကြိုတင်ထည့်သွင်းခြင်း အဆင့်များ-
- Turn off the main water supply to the building.
- Drain the water lines by opening nearby faucets.
- Carefully unpack the valve and inspect it for any damage. Do not install damaged components.
- Familiarize yourself with the valve's inlet and outlet ports. The GH-301 features sweat connections for both inlet and outlet.
4.3 Mounting and Connecting the Valve:
- နေရာချထားခြင်း- Determine the desired height and depth for the valve within the wall cavity. Ensure the valve is securely mounted to a stud or blocking using appropriate fasteners. The valve body must be flush with the finished wall surface once the trim kit is installed.
- ပိုက်များပြင်ဆင်ပါ- Cut the hot and cold water supply pipes and the outlet pipe(s) to the correct length. Clean the ends of the pipes and the valve's sweat ports thoroughly with emery cloth or a wire brush.
- Apply Flux: Apply a thin, even coat of flux to the cleaned surfaces of both the pipes and the valve ports.
- ဂဟေဆက်များ- Insert the pipes into the corresponding valve ports. Heat the joint evenly with a soldering torch and apply solder until it flows smoothly into the joint, creating a watertight seal. Allow the joints to cool completely.
- Leaks အတွက် စမ်းသပ်ခြင်း- Once all connections are cool, slowly turn on the main water supply. Carefully inspect all soldered joints for any signs of leaks. Address any leaks immediately by draining the system, reheating, and re-soldering the joint.
- Trim Kit ကို ထည့်သွင်းပါ- After confirming no leaks, the wall can be finished. The final trim kit (handle, escutcheon, etc.) can then be installed according to its specific instructions.
5. စစ်ဆင်ရေး
The Gerber GH-301 is a rough-in valve, meaning it is the internal mechanism that controls water flow and temperature. Its operation is entirely dependent on the trim kit (handle and escutcheon) that is installed over it. Once the trim kit is in place, the valve will function as a standard shower or bath valve, allowing you to turn water on/off and adjust temperature and flow as designed by the specific trim kit.
Refer to the instruction manual provided with your chosen Gerber trim kit for detailed operating procedures.
6. ပြုပြင်ထိန်းသိမ်းမှု
The Gerber GH-301 rough-in valve is designed for long-term, maintenance-free operation once properly installed. Regular maintenance primarily involves ensuring the integrity of the plumbing system around the valve.
- ယိုစိမ့်မှု စစ်ဆေးမှုများ Periodically check for any signs of water leaks around the valve area, especially if there is access to the wall cavity.
- ရေအရည်အသွေး- In areas with hard water, mineral deposits can accumulate over time. If you experience reduced flow or difficulty in operating the trim kit, it may indicate a need for professional inspection or cartridge replacement (part of the trim kit, not the rough-in valve itself).
- သန့်ရှင်းရေး- The exposed parts of the trim kit should be cleaned regularly with a soft cloth and mild soap. Avoid abrasive cleaners or chemicals that could damage the finish.
၃
Most issues related to a shower or bath valve are often associated with the trim kit or external plumbing, rather than the rough-in valve itself. However, here are some general troubleshooting tips:
| ပြဿနာ | ဖြစ်နိုင်သော အကြောင်းတရား | ဖြေရှင်းချက် |
|---|---|---|
| ရေစီးဆင်းမှု သို့မဟုတ် ဖိအားနည်းခြင်း မရှိပါ။ |
|
|
| Water leaks from valve area |
|
|
| အပူချိန်ထိန်းခြင်းကိစ္စ |
|
|
If troubleshooting steps do not resolve the issue, it is recommended to contact a qualified plumbing professional.
8. သတ်မှတ်ချက်များ
| ထူးခြားချက် | အသေးစိတ် |
|---|---|
| မော်ဒယ်နံပါတ် | GH-301 |
| ပစ္စည်း | ကြေး |
| ပစ္စည်းအတိုင်းအတာများ (L x W x H) | 4 x 4 x 6 လက်မ |
| Inlet Connection အရွယ်အစား | ၁၁ လက်မ |
| Inlet Connection အမျိုးအစား | ချွေးထွက် |
| Outlet Connection အမျိုးအစား | ချွေးထွက် |
| ဆိပ်ကမ်းအရေအတွက် | 2 |
| Outlet Connection အရွယ်အစား | ၁၁ လက်မ |
| ပစ္စည်းအလေးချိန် | ၁၆.၈၉ ပေါင် |
| UPC | 671052606887 |
9. အာမခံနှင့် ပံ့ပိုးမှု
Specific warranty information for the Gerber GH-301 Rough-In Valve was not provided in the product data. For details regarding warranty coverage, terms, and conditions, please refer to the official Gerber website or contact Gerber customer support directly.
နည်းပညာအကူအညီများ သို့မဟုတ် နောက်ထပ်စုံစမ်းမေးမြန်းလိုသည်များအတွက် ကျေးဇူးပြု၍ သွားရောက်ကြည့်ရှုပါ။ Gerber Brand Store သို့မဟုတ် ၎င်းတို့၏ တရားဝင် ကော်ပိုရိတ် website.
10. တရားဝင်ထုတ်ကုန်ဗီဒီယိုများ
No official product videos from the seller were provided in the available product data for the Gerber GH-301 Rough-In Valve.
