PowMr Pure Sine Wave Solar Inverter

1. နိဒါန်း

This manual provides essential information for the safe and efficient operation of your PowMr Pure Sine Wave Solar Inverter, Model LVM3K-24V. This device is designed to convert 24V DC power from batteries or solar panels into 110/120V AC power, suitable for various household and office loads. It features a built-in 80A MPPT charge controller and supports multiple charging and output modes.

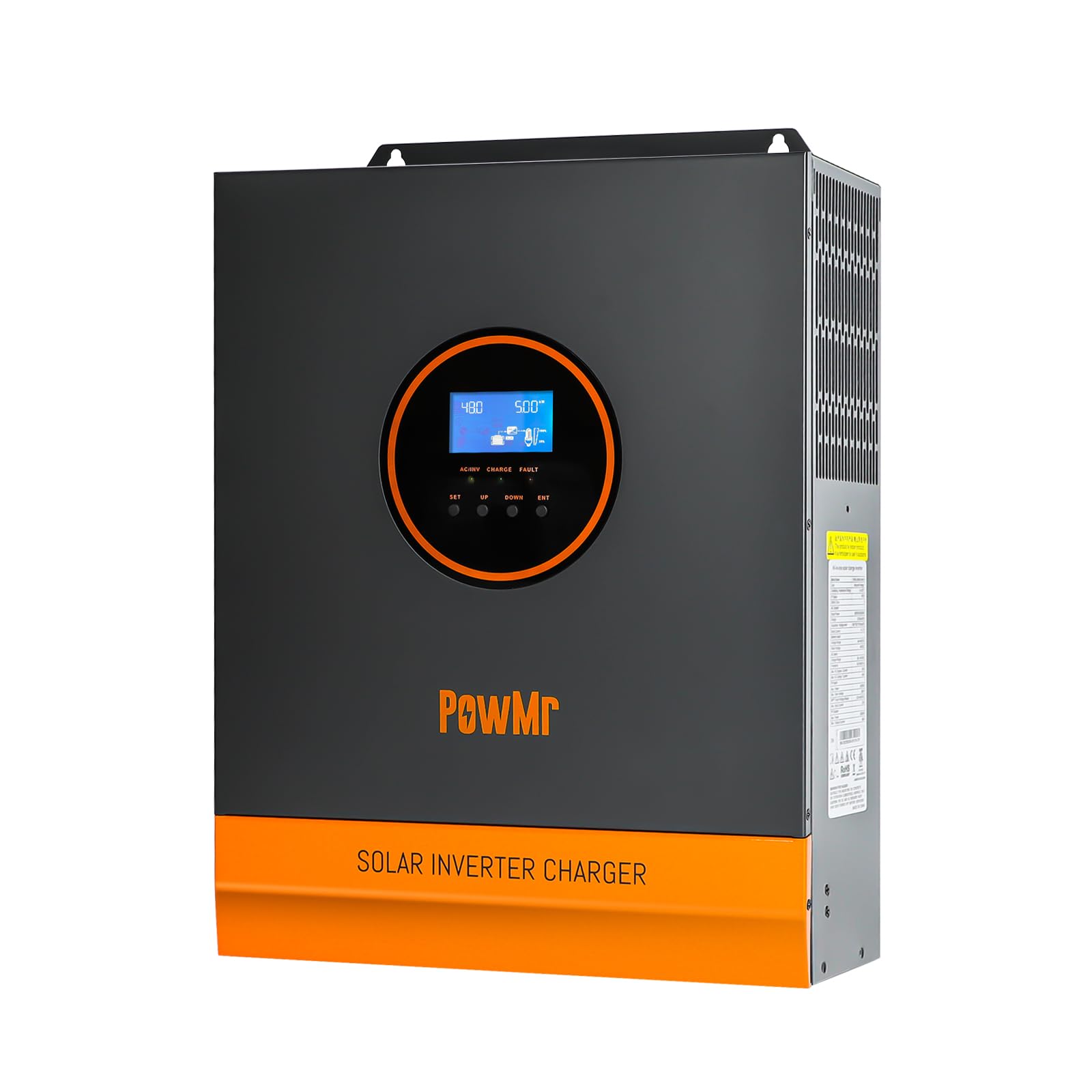

ပုံ- အရှေ့ view of the PowMr 3KW Solar Inverter, highlighting its key features and design.

2. ဘေးကင်းရေး ညွှန်ကြားချက်များ

Please read and follow all safety instructions carefully before installation and operation. Failure to do so may result in electric shock, fire, or serious injury.

• တပ်ဆင်ခြင်းအား အရည်အချင်းပြည့်မီသော ဝန်ထမ်းများမှ လုပ်ဆောင်ရပါမည်။
• အင်ဗာတာ၏ မှန်ကန်သော မြေပြင်ကို သေချာပါစေ။
• အင်ဗာတာ မဖြုတ်ပါနှင့်။ အထဲမှာ သုံးစွဲသူအတွက် ဝန်ဆောင်မှုပေးနိုင်တဲ့ အစိတ်အပိုင်းတွေ မရှိပါဘူး။
• အင်ဗာတာအား မီးလောင်လွယ်သောပစ္စည်းများ၊ အစိုဓာတ်နှင့် နေရောင်ခြည် တိုက်ရိုက်ထိတွေ့ခြင်းမှ ဝေးဝေးထားပါ။
• အပူလွန်ကဲခြင်းမှ ကာကွယ်ရန် အင်ဗာတာ ပတ်လည်တွင် လုံလောက်သော လေဝင်လေထွက် ရှိပါစေ။
• ပါဝါအသုံးမပြုမီ ချိတ်ဆက်မှုအားလုံး လုံခြုံပြီး မှန်ကန်ကြောင်း အတည်ပြုပါ။
• Always disconnect power before performing any maintenance or wiring.

3. ကုန်ပစ္စည်းကျော်view

Familiarize yourself with the various ports and indicators on your inverter.

Image: Rear and side view of the PowMr 3KW Solar Inverter with numbered labels for each port and indicator.

1. AC အဝင်ပေါက်- Connects to grid utility or generator AC power.
2. AC အထွက်ပေါက်- Connects to AC loads (e.g., appliances).
3. CAN communication port: For advanced communication.
4. USB ဆက်သွယ်ရေးပေါက်: For data monitoring and configuration.
5. RS485 ဆက်သွယ်ရေးဆိပ်ကမ်း- For data monitoring and configuration.
6. ခြောက်သွေ့သော အဆက်အသွယ် ဆိပ်ကမ်း- ပြင်ပထိန်းချုပ်မှု သို့မဟုတ် အချက်ပြခြင်းအတွက်။
7. Grounding screw hole: For connecting the system ground.
8. ဝန်ပိုခြင်း အကာအကွယ် Circuit breaker for overload protection.
9. ဘက်ထရီပေါက်: Connects to the battery bank (24V DC).
10. ပန်ကာကိုအအေးခံ: လည်ပတ်နေစဉ်အတွင်း အပူကို စွန့်ထုတ်သည်။
11. ON/OFF rocker switch: အင်ဗာတာအတွက် အဓိက ပါဝါခလုတ်။
12. PV port: Connects to solar panel array.
13. ထိတွေ့သော့: For navigating the LCD display.
14. LED အညွှန်း- လည်ပတ်မှုအခြေအနေကိုပြသသည်။
15. LCD မျက်နှာပြင်: Displays system data and settings.

4. တပ်ဆင်ခြင်းနှင့် တပ်ဆင်ခြင်း။

4.1 Wiring Diagram

Refer to the following diagram for proper wiring connections. Ensure all connections are secure and follow local electrical codes.

Image: Detailed wiring diagram showing connections for solar panels, battery, AC input (utility/generator), and AC output (loads).

• ဆိုလာပြားချိတ်ဆက်မှု- Max PV Input Power 4000W, Max PV Input Current 13A. Total Open Circuit Voltage (Voc) ≤ 450V. Start-up voltage needs to be greater than 150V. Use 12AWG PV wire. At least 4-6 solar panels are typically needed to meet the starting voltage, depending on individual panel specifications.
• ဘက်ထရီ ချိတ်ဆက်မှု- Compatible with 24V Lithium/Lead-acid batteries. Recommended battery capacity: 200AH. Use 2AWG battery wire. The battery must be connected for the system to operate.
• AC Input ချိတ်ဆက်မှု- Connect to 120Vac±5% utility or generator. Frequency: 50Hz/60Hz. Max AC Bypass Current: 40A. Max AC Charge Current: 40A. Use 10 AWG AC wire. Be sure to connect the PE protective conductor (ground) first.
• AC Output ချိတ်ဆက်မှု- Max Output Power ≤ 3000W. Rate Voltage: 120Vac±5%. Rate Current: 27.5A.

4.2 ဘက်ထရီ လိုက်ဖက်မှု

The inverter is compatible with a wide range of 24V battery types.

Image: Graphic illustrating compatibility with various battery types including AGM, GEL, FLD (Flooded), LI (Lithium), and SLD (Sealed Lead-Acid).

• Lead-Acid Batteries (Sealed, AGM, Gel, Flooded)
• Lithium ဘက်ထရီများ

Ensure the correct battery type is selected in the inverter settings for optimal charging and discharge performance.

၃.၄ ။ operating mode များ

The inverter offers flexible operating modes to suit different application requirements.

Image: Diagram showing the four charging modes and three load output working modes of the inverter.

အားသွင်းမုဒ် 5.1 ခု

• PV Priority (Solar Charging): Solar power is prioritized for charging the battery.
• Utility Priority (Electricity Utility Priority): Grid power is prioritized for charging the battery.
• Hybrid အားသွင်းခြင်း- A combination of solar and utility power is used for charging.
• နေရောင်ခြည်စွမ်းအင်ဖြင့်သာ အားသွင်းခြင်း- Only solar power is used for charging the battery.

၄.၄ ဝန်အား အထွက် အလုပ်လုပ်ပုံများ

• PV ဦးစားပေး: Solar power is prioritized to supply the loads.
• အသုံးအဆောင် ဦးစားပေးမှု- Grid power is prioritized to supply the loads.
• အင်ဗာတာမုဒ်- Battery power is used to supply the loads via the inverter.

These modes can be configured via the LCD display to optimize energy usage based on your specific needs.

၃.၁။ LCD ရုပ်ထွက်နှင့် အညွှန်းများ

The inverter features an LCD display and three LED indicators for real-time monitoring of system data and operational status.

• LCD ရုပ်ထွက်- Provides detailed information such as input/output voltage, current, power, battery status, and selected operating modes. Use the touch keys to navigate through the menus.
• LED အညွှန်းများ- Provide quick visual status updates (e.g., power on, fault, charging status). Refer to the user manual for specific LED patterns and their meanings.

An intelligent variable speed fan is integrated to efficiently dissipate heat, extending the system's lifespan.

7. ကာကွယ်မှုအင်္ဂါရပ်များ

The PowMr Solar Inverter is equipped with comprehensive protection mechanisms to ensure safe and reliable operation:

• တိုတောင်းသောပတ်လမ်းကာကွယ်မှု- ရှော့ပတ်လမ်းများကြောင့် ပျက်စီးမှုကို ကာကွယ်ပေးသည်။
• ထယ်ကျော်tage ကာကွယ်မှု- အလွန်အကျွံ voltage ထည့်သွင်း။
• ထယ်အောက်tage ကာကွယ်မှု- ဘက်ထရီအား နက်ရှိုင်းစွာ ထုတ်လွှတ်ခြင်းမှ ကာကွယ်ပေးသည်။
• ဝန်ပိုခြင်း ကာကွယ်ရေး- အင်ဗာတာ၏ စွမ်းဆောင်ရည်ထက် ချိတ်ဆက်ထားသော ဝန်များသည် ပျက်စီးမှုကို ကာကွယ်ပေးသည်။
• ပြောင်းပြန်ကာကွယ်မှု- Protects against incorrect battery polarity connection.

8. ပြုပြင်ထိန်းသိမ်းမှု

ပုံမှန်ပြုပြင်ထိန်းသိမ်းခြင်းသည် သင့်အင်ဗာတာ၏ အသက်ရှည်မှုနှင့် အကောင်းဆုံးစွမ်းဆောင်ရည်ကို သေချာစေသည်။

• သန့်ရှင်းရေး- Periodically clean the inverter's exterior and ventilation openings to prevent dust buildup. Ensure the inverter is off and disconnected from all power sources before cleaning.
• ချိတ်ဆက်မှုများ- Annually check all electrical connections (PV, battery, AC input/output) for tightness and corrosion.
• ပတ်ဝန်းကျင်- တပ်ဆင်မှုပတ်ဝန်းကျင်သည် သတ်မှတ်ထားသော အပူချိန်နှင့် စိုထိုင်းဆအပိုင်းအခြားများအတွင်း ရှိနေကြောင်း သေချာပါစေ။
• ဘက်ထရီ ကျန်းမာရေး- Monitor battery health and perform maintenance as recommended by the battery manufacturer.

၃

If the inverter is not operating as expected, refer to the following basic troubleshooting steps. For complex issues, contact customer support.

• ပါဝါမရှိပါ- Check the ON/OFF switch, battery connections, and battery voltage. Ensure the overload protector has not tripped.
• AC Output မရှိပါ- Verify AC output connections and ensure no overload condition exists. Check if the inverter is in a fault state indicated by LEDs or LCD.
• နေရောင်ခြည်အားသွင်းခြင်း မရှိပါ- Check PV panel connections, ensure PV voltage is above the starting voltage (150V), and verify sufficient sunlight.
• ဝန်ပိုမှု သတိပေးချက်- Reduce the connected load. The inverter may automatically restart after a cool-down period.
• အမှားကုဒ်များ- Consult the full user manual for specific error codes displayed on the LCD and their corresponding solutions.

10. သတ်မှတ်ချက်များ

11. အာမခံနှင့် ပံ့ပိုးမှု

11.1 အာမခံအချက်အလက်

This PowMr Solar Inverter comes with a 1 နှစ်အာမခံ from the date of purchase. The warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by improper installation, misuse, accidents, or unauthorized modifications.

11.2 ဖောက်သည်ပံ့ပိုးမှု

For technical assistance, troubleshooting beyond this manual, or warranty claims, please contact PowMr customer support. Have your model number (LVM3K-24V) and purchase information ready when contacting support.

You can find contact information on the official PowMr website သို့မဟုတ် သင့်လက်လီရောင်းချသူမှတဆင့်။
